Programování s Microbitem
Díky za účast na workshopu!
Dnes jste udělali první velký krok do světa digitálního kutilství a programování. Už víte, že Micro:bit není jen kus hardwaru, ale mozek, který dokáže vdechnout život vašim nápadům. Aby vaše nadšení nevyprchalo, připravili jsme pro vás tento přehledný návod na výrobu vlastního kartonového tlačítka.
Připravte si tavnou pistoli, ale pozor na prsty, pálí! Pokud ji nemáte, postačí i lepidlo Herkules, jen si chvíli počkáte, než zaschne. K ruce si vezměte nůžky a vysypte si obsah přiloženého sáčku.
Krok 1

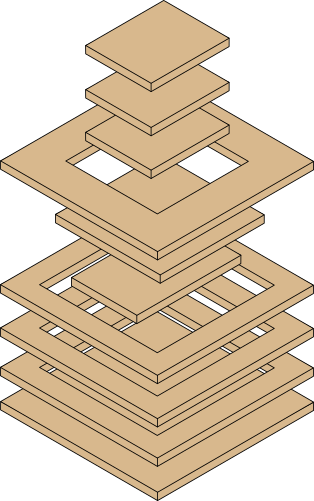

Všechny kartonové dílky opatrně vyloupejte. Sledujte čísla, která jsou na nich napsaná – je to jednoduché, stejná čísla patří k sobě. Najdete tam i čáry, které vám přesně ukáží, kam nalepit vodivou pásku.
Krok 2
Teď si připravte největší dílek. To je ten s číslem 1 a vodivou pásku. Tu nalepte podle vyznačených čar.
Páska je samolepicí, takže stačí nehtem odloupnout bílou zadní stranu a přitisknout ji na karton. Pozor, je jako živá a ráda se lepí k sobě.
Páska je samolepicí, takže stačí nehtem odloupnout bílou zadní stranu a přitisknout ji na karton. Pozor, je jako živá a ráda se lepí k sobě.
Krok 3

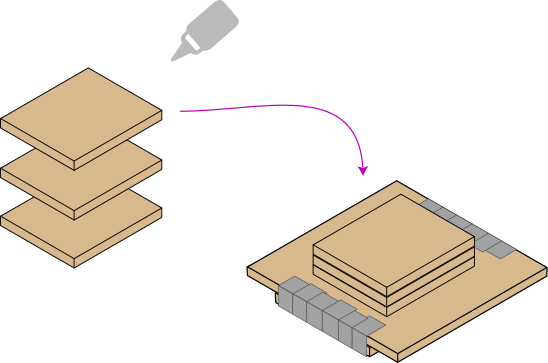

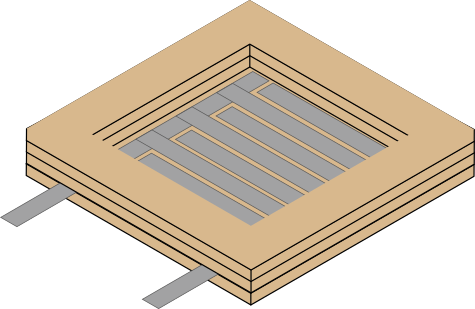

V dalším kroku postavíme šachtu tlačítka. Budeš k tomu potřebovat 3 dílky s číslem 4. Ty pečlivě nalep na dílek 1. Je tam nakreslený čtvereček, který ti pomůže se zarovnáním.
Dílky lep na sebe, aby udělali vysoký komín
Dílky lep na sebe, aby udělali vysoký komín
Krok 4
Nyní se pustíme do pohyblivé části. Začneme pěkně od podlahy - kontaktní plochou.
Nejdřív k sobě slep dílky 6 a 5. Se zarovnání ti pomůže čtvereček nakreslený na dílku 6.
Nakonec nalep vodivou pásku do vyštrafovaných oblastí.
Nejdřív k sobě slep dílky 6 a 5. Se zarovnání ti pomůže čtvereček nakreslený na dílku 6.
Nakonec nalep vodivou pásku do vyštrafovaných oblastí.
Krok 5
Dílky lep na sebe nalep dílky 8, 9, 10, tak, aby udělali vysoký komín. Ten přilep doprostřed styčné plochy z minulého kroku.
Krok 6

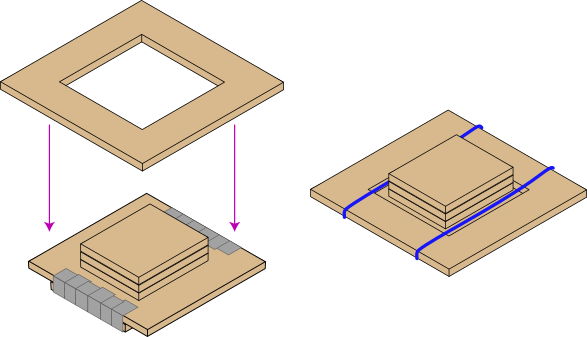

Připrav si dílek 7 a dvě gumičky. Možná budeš potřebovat i někoho, kdo ti pomůže dílky v sobě podržet. V tomhle kroku nic nelepíš!
Nasaď dílek 7 na komín z minulého kroku a zagumičkuj ho,. Gumičky se nesmí dotýkat měděné pásky.
Nasaď dílek 7 na komín z minulého kroku a zagumičkuj ho,. Gumičky se nesmí dotýkat měděné pásky.
Krok 7

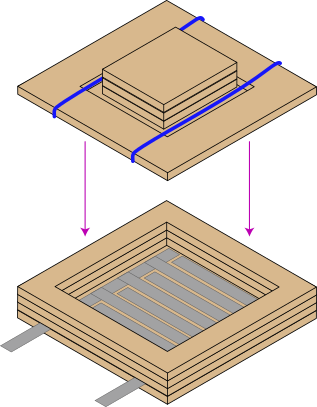

Délčí kroky už máš hotové, teď jenom nasaď zagumičkovanou část do šachty z předchozích kroků.
Než ji zalepíš, vyzkoušej, jestli se tlačítko může volně pohybovat a nikde nic nedrhne.
Než ji zalepíš, vyzkoušej, jestli se tlačítko může volně pohybovat a nikde nic nedrhne.
Krok 8
Nakonec přilepíme baterku a LED. Baterku položte zhruba do 3/4 pravého měděného proužku a přelepte kouskem vodivé pásky. Baterka by měla jít odklopit - to funguje jako jednoduchý vypínač.
LED, taková moderní žárovka, má jednu zvláštnost. Záleží na polaritě, tedy na tom, jak ji nalepíme. Všimněte si, že má jednu nožičku delší. Ta musí být přilepená k pásce vedoucí z baterky.
Druhou nožičku klidně ohněte a přilepta na levou pásku.
LED, taková moderní žárovka, má jednu zvláštnost. Záleží na polaritě, tedy na tom, jak ji nalepíme. Všimněte si, že má jednu nožičku delší. Ta musí být přilepená k pásce vedoucí z baterky.
Druhou nožičku klidně ohněte a přilepta na levou pásku.
